纤维增强塑料冲击后压缩夹具_GB/T 21239-2007复合材料层合板检测装置(图文)

纤维增强塑料层合板冲击后压缩性能试验夹具是依据GB/T 21239-2007《纤维增强塑料层合板冲击后压缩性能试验方法》及ASTM D7137标准设计制造的专用检测装置，用于测定连续纤维增强塑料层合板在受冲击损伤后的剩余压缩强度。冲击后压缩强度（CAI）是衡量复合材料结构在遭受低速冲击损伤后保持承载能力的关键力学指标，直接反映复合材料在服役过程中遭遇工具跌落、鸟撞、跑道碎石冲击等意外损伤后的安全裕度，是航空航天、风电叶片、汽车轻量化等领域复合材料结构设计与质量评估的核心参数。

一、测试原理与标准依据
GB/T 21239-2007标准规定了纤维增强塑料层合板冲击后压缩性能试验的完整流程。试验分为两个阶段：第一阶段采用落锤或空气炮对层合板试样进行规定能量的冲击，在试样中心区域形成冲击损伤；第二阶段将含损伤试样安装于压缩夹具中，施加轴向压缩载荷直至试样失效，记录压缩破坏载荷并计算剩余压缩强度。该方法能够真实模拟复合材料结构在服役中遭受冲击损伤后的承载性能退化情况，是国际通用的复合材料抗冲击性能评价方法。
二、技术特点与结构设计

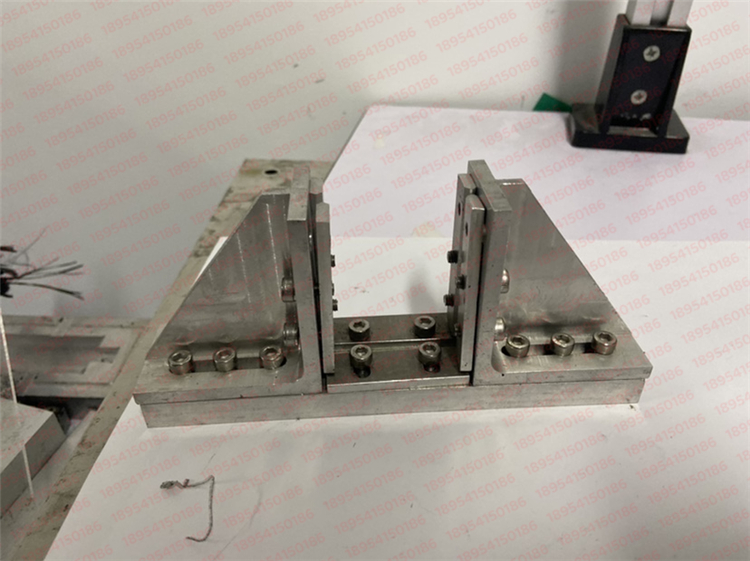

冲击后压缩夹具采用高强度合金钢材质，整体经过精密热处理，硬度高、刚性好，可有效抑制夹具自身变形对测试结果的影响。上下压板平行度精准，试样定位采用端面支承与侧向限位相结合的方式，确保试样在压缩过程中不发生侧向失稳。夹具设计充分考虑了含损伤层合板的特殊受力状态，支撑系统可有效防止试样在压缩载荷下发生屈曲失稳，保证破坏模式为冲击损伤区域的压缩失效，而非整体屈曲。配套标准冲击支撑夹
具可完成冲击预处理工序，实现冲击损伤制备与压缩性能测试的一体化检测。
三、适用材料与行业应用
冲击后压缩夹具广泛应用于航空航天领域的碳纤维增强树脂基复合材料层合板性能评估，包括飞机机翼、机身蒙皮、整流罩等结构件的抗冲击性能测试；风电行业的叶片前缘、梁帽等关键部位复合材料检测；汽车工业的车身覆盖件、结构件等轻量化复合材料的冲击损伤容限评估。适用于复合材料制造商、航空航天研究院所、风电设备企业、汽车主机厂及第三方检测机构的材料研发与质量控制。
四、执行标准与选购建议
执行标准GB/T 21239-2007（对应ASTM D7137）。选购时需确认试样尺寸与夹具规格匹配，优先选择配套完整（含冲击支撑夹具、压缩夹具、对中规）的系统方案，建议选配第三方校准证书，确保测试数据准确可靠。
