塑料三点弯曲试验夹具|非金属材料三点弯曲夹具（GB/T 93412008）(图文)

塑料三点弯曲试验夹具，是依据GB/T 93412008《塑料弯曲性能的测定》标准设计制造的专用测试工装，专用于硬质和半硬质塑料、复合材料等非金属材料的弯曲性能测试。该夹具通过三点加荷方式——即两端自由支撑、中央集中加载的结构形式——在试样跨度中心施加垂直载荷，测定塑料的弯曲强度、弯曲模量及弯曲应力应变关系，广泛应用于塑料制品生产、质检机构及科研单位。

结构特点

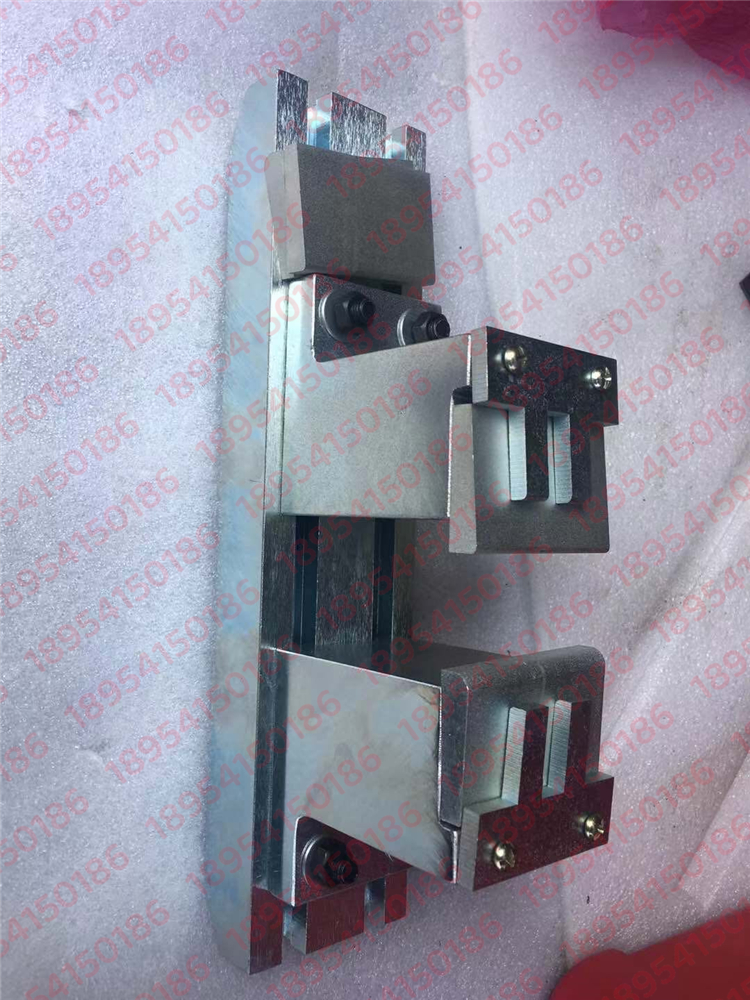

夹具采用标准三点弯曲结构设计，由两个下辊式支撑座和一个上压辊组成，支撑跨距可根据试样厚度按标准公式（L=16h）调节。下辊采用活动关节结构，可随试样弯曲变形自动调整角度，确保加载力线始终垂直于试样表面，有效消除横向摩擦力的干扰。
主要特点：
符合GB/T 93412008标准对压头半径和支撑辊直径的规定
三点加荷结构，加载点受力均匀
支撑辊活动自调节，减少摩擦误差
跨距调节便捷，适配不同厚度试样
高刚性合金钢材质，变形小、寿命长
适用材料与标准
该夹具适用于热塑性模塑材料、挤塑材料、硬质热塑性板材及热固性模塑材料等多种塑料的弯曲性能测定。配套万能试验机使用，可完成以下关键性能指标的精确测定：
弯曲强度：试样在弯曲过程中承受的最大弯曲应力
弯曲模量：材料在弹性阶段的弯曲刚度
断裂弯曲应力：试样断裂时的弯曲应力值
规定挠度：标准规定的挠度限值（跨度16h时为1.5h，对应3.5%弯曲应变）
技术说明
三点弯
曲试验中，试样跨度中心外表面的正应力即为弯曲应力，以MPa为单位。试验时通过力值传感器和位移传感器同步采集载荷和挠度数据，绘制弯曲应力应变曲线，自动计算弯曲强度和弯曲模量等参数。
选购建议
选购塑料三点弯曲试验夹具时，建议重点关注以下几点：一是夹具是否完全符合GB/T 9341标准对压头直径、支撑辊直径及跨距的要求；二是支撑辊是否为活动关节结构，以消除摩擦力对测试结果的影响；三是夹具材质是否足够刚性，确保大载荷下不变形；四是是否支持跨距的灵活调节。建议根据实际检测材料种类和试样规格选配合适的夹具型号，必要时可定制特殊规格。
塑料三点弯曲试验夹具是非金属材料力学性能检测中的标准配置，一款设计规范、加工精密的夹具，是获得准确可靠弯曲性能数据的基础保障。
